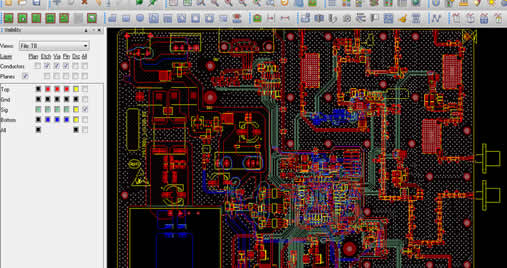

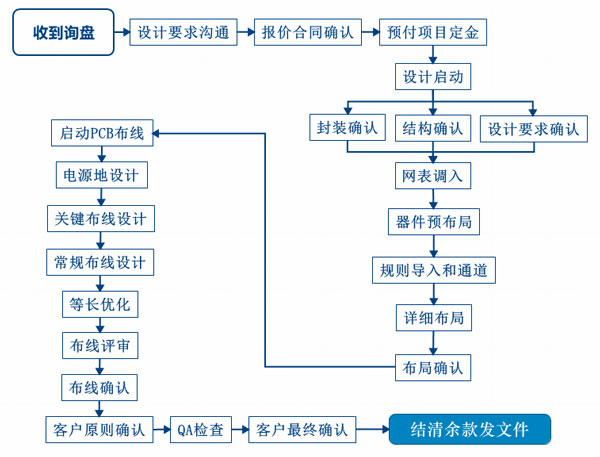

我们拥有专业的PCB设计人员,人均行业经5年以上, 资深员工8年以上。能够独立完成PC主板、工控板、笔记本电脑主板、医疗器械、手机、数码相机、通信电子等产品的高速、高密、数模混合等Layout设计。我们的工程师对多层PCB板有极其详尽透彻的了解, 对含有盲埋孔的高端PCB板结构及走线规格的理解更是胜人一筹。
| 通讯产品电路板设计 | GSM/GPRS、交换机、RF设备等 |
| 数字/数码产品电路板设计 | 机顶盒、 高清电视、数码相机，摄像机等 |
| 安防类产品电路板设计 | 视频监控，对讲等 |
| PC及相关产品电路板设计 | MB、NB、SERVER主板以及各类工控板卡等 |
原理图：可以产生正确网表（netlist）的完整电子文档格式；
机械尺寸：提供定位器件的具体位置、方向标识，以及具体限高位置区域的标识；
BOM 清单：主要是为了确定、检查原理图上器件指定封装信息；
布线指南：对于特殊信号具体要求的描述，以及阻抗、叠层等的设计要求。
Allegro，PADS， Protel，ORCAD，AD，PADS_LOGIC等；
重视产品的可制造性3设计，专注为客户提供产品性能、成本和制造周期的最优解决方案
| 最小线宽 | 最小间距 | 最小过孔 | 最高层数 | 最小BGA间距 | 最大BGA-PIN数 | 最高速信号 | 最快交期 | HDI最高层数 | HDI最高阶层 |
|---|---|---|---|---|---|---|---|---|---|
| 2.5mil | 2.5mil | 6mil(4mil激光孔) | 48层 | 0.35mm | 3600PIN | 40GBPS | 6小时一款 | 22层 | 14层任意阶HDI |
| PIN数 | 交期(天) | 可加急时间(天) |
|---|---|---|
| 0-1000PIN | 3 | 1天 |
| 3000-5000PIN | 7 | 5天 |
| 5000-8000PIN | 10 | 7天 |
| 8000-10000PIN | 13 | 10天 |
| 10000-20000PIN | 17 | 14天 |

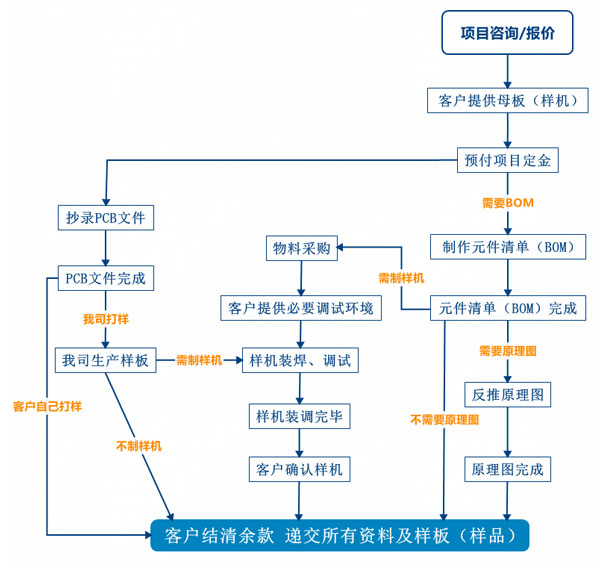

祥达丰科技能够根据样机克隆反向开发，为工程师、研发机构提供学习和研究资料。拥有10多年电路板抄板实战经验的PCB抄板团队保证抄板成功率，并可提供电路板改板、抄原理图、芯片型号鉴定、芯片解密、电路板抄板打样、PCBA代工代料等一条龙PCB抄板解决方案！
PCB抄板前需评估：
1、是否存在加密程序；
2、是否存在打磨型号和假型号芯片；
3、是否存在停产或其他因素导致不易采购的器件。
注意：以上三项任何一项不能解决，都会影响抄板的成功率
PCB抄板需要提供：
简单单、双面板需提供一套样板，如果是多层板， 最好能提供两套完全一样的样板；
PCB抄板我们可以出以下资料：
PCB文件（或Gerber文件）、物料清单（BOM）文件、原理图文件；
我们的优势：
拥有十多年的实战经验，对各行业的电子产品都有进行过二次开发及样机制作工作，抄板成功率100%；
PCB抄板收费标准：
PCB抄板价格是按照焊盘点数进行计算的，根据不同层数及要求所出资料不同，点数计价的单价不一样；
PCB抄板交期：
抄板时间跟电路板层数、焊盘点数以及要求出资料的项数相关；
简单的板子（100个焊点以内双面板）最快可做到1-2天内出资料；
复杂的板子（器件多、层数多、板子结构复杂）需根据样品实物评估交期。
PCB抄板所用软件：
出PCB文件所用软件：Protel99Se、Pads；
反推原理图所用软件：Protel、ORCAD、Padslogic；
